Linear Systems LS844单片双路小信号JFET

发布时间：2024-03-07 09:05:21 浏览：2530

　　Linear Systems LS844系列是业界输入电容最低、噪声低的单片双n沟道JFET。低投入电容大大降低了互调失真。此外，这些双jfet具有紧密的偏置电压和温度范围内的低漂移，适用于各种精密仪器和传感器应用。

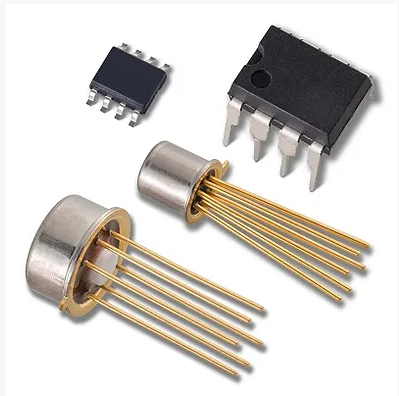

　　LS844系列提供表面贴装塑料soIC 8L,PDIP 8L和SOT-23 6L封装。此外，它还提供通孔金属罐;To-71 6L和TO-78 6L封装。有关等效的单n通道版本，请参阅LSK189。LS844系列TO - 716l和SOIC 8L适合于相同的LSK389产品，形状和引脚兼容。

　　LS844系列增加了各种低噪声应用的能力。

　　LS844系列最重要的方面是，它结合了与LSK389相当的噪声水平，同时具有更低的栅极漏极电容，4pF与25pF相比。与LSk389相比，Ls844系列的噪声略高，在大多数情况下并不重要，而低得多的电容使设计人员能够用更少的设备生产更简单，更优雅的电路设计，生产成本更低。

　　与LSK389系列一样，LS844系列具有独特的设计结构，将两个JFET交织在同一片硅片上，以提供出色的匹配和热跟踪，以及具有几乎零爆米花噪声的低噪声配置文件。

　　LS844是一个n通道双低噪声，低电容，紧密匹配的单片场效应晶体管。它的特点:

　　?3ms跨导在2mA漏极电流

　　?1000g输入阻抗

　　?60V击穿电压

　　?栅漏电容仅为1.5pF

　　?4pF输入电容

　　?2.5 nV/√Hz噪声在1kHz

　　?业界最佳的低噪音/低电容组合

　　?行业内单位栅极长度输入电容最低

　　?在给定栅极长度的行业中噪音最低

　　?紧Vgs匹配在操作偏差

　　LS844特别适用于低噪声、高增益音频和仪器电路，工作电压高达60伏。48V幻象供电电路，如用于麦克风前置放大器的电路，特别受益于LS844的特性。低工作Vgs，高gm，紧密匹配，低噪声和低电容使其非常适合于众多音频和仪器应用。
