PL10311NL高频平面变压器iNRCORE

PL10311NL高频平面变压器iNRCORE

发布时间：2024-03-25 10:12:47 浏览：2407

iNRCORE高频平面变压器是一款专为高频应用设计的平面变压器。相较于传统变压器，平面变压器具有更小的体积、更高的效率和更佳的散热性能，因此在高频、高功率密度及高效率的应用中表现出色。iNRCORE高频平面变压器在通信、电源、医疗、工业控制等领域都有广泛的应用。

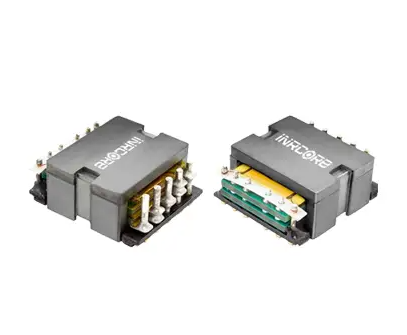

PL10311NL高频平面变压器iNRCORE

特征：

高度:0.339至0.382英寸(8.6至9.7毫米)MAX

占地面积:0.921 x 0.850英寸(23.4 x 21.6毫米)MAX

额定功率高达140W

频率范围:200kHz ~ 700kHz

隔离(主对次和核心):1750VDC

操作和储存温度:-55°C至+125°C

铅漆:Sn90/Pb10

湿度敏感等级:1

型号：

Electrical Specifications @25°℃
Part Number	Turns Ratio 100KHz,0.1Vrms ±5%	Primary? nductance (μH MIN	Leakage ? nductance (μH MAX	DCR (mΩ MAX)			Maximum Height (H) inch(mm)
Part Number	PriA:PriB:Seo	Primary? nductance (μH MIN	Leakage ? nductance (μH MAX	Primary A	Primary B	Secondary	Maximum Height (H) inch(mm)
SCHEMATIC A1
PL10301	1:1:1	153	0.45	17.5	17.5	7	0.339(8.6)
PL10302	1:1.25:1	194	0.45	17.5	20	7	0.339(8.6)
PL10303	1.25:1.25:1	240	0.45	20	20	7	0.339(8.6)
PL10304	1.25:1.5:1	290	0.50	20	25	7	0.339 (8.6)
PL10305	1.5:1.5:1	345	0.55	25	25	7	0.339 (8.6)
SCHEMATIC A2
PL10306	4:4:1:1	153	0.45	17.5	17.5	0.875&0.875	0.339 (8.6)
PL10307	4:5:1:1	194	0.45	17.5	20	0.875&0.875	0.339 (8.6)
PL10308	5:5:1:1	240	0.55	20	20	0.87580.875	0.339 (8.6)
PL10309	5:6:1:1	290	0.60	20	25	0.875&0.875	0.339 (8.6)
PL10310	6:6:1:1	345	0.65	25	25	0.875&0.875	0.339(8.6)
SCHEMATIC A3
PL10311	4:4:2:1	153	0.45	17.5	17.5	1.75&1.75	0.339 (8.6)
PL10312	4:5:2:1	194	0.45	17.5	20	1.75&1.75	0.339 (8.6)
PL10313	5:5:2:1	240	0.50	20	20	1.75&1.75	0.382 (9.7)
PL10314	5:6:2:1	290	0.50	20	25	1.75&1.75	0.382 (9.7
PL10315	6:6:2:1	345	0.55	25	25	1.75&1.75	0.382 (9.7)

相关推荐：

INRCORE汽车BMS变压器

INRCORE高频巴伦适配器转换器

iNRCORE电流互感器

iNRCORE反激式变压器

更多INRCORE相关产品信息可咨询利来国国际网站创展。
