Lattice M4A5-32/32-10VNC CPLD可编程逻辑

发布时间：2024-05-09 09:38:43     浏览：2425

　　M4A5-32/32-10VNC是一款来自Lattice公司的复杂可编程逻辑器件(CPLD)。CPLD是一种数字逻辑设备，能够在不需要外部编程设备的情况下，通过内部逻辑阵列进行编程和配置。

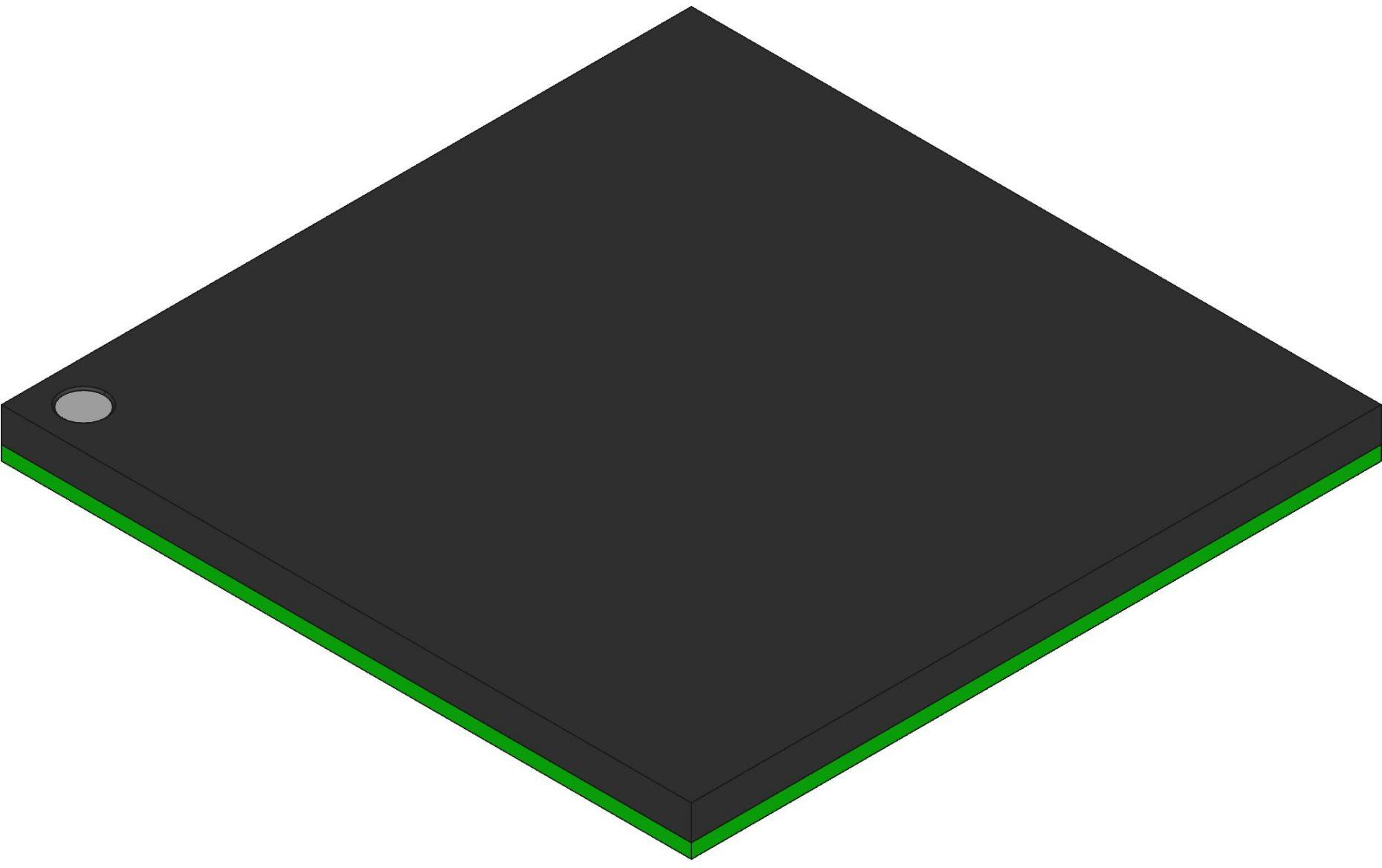

Lattice M4A5-32/32-10VNC CPLD可编程逻辑

　　一般来说，Lattice M4A5-32/32-10VNC可能具备以下特点：

　　宏单元数：该CPLD具有32个宏单元格数，设备系统门数为1250。

　　I/O数量：设备具有32个I/O引脚，用于与外部电路或设备进行连接和通信。

　　可编程性：Lattice M4A5-32/32-10VNC允许用户在制造后进行编程，以满足特定的应用需求。用户可以通过软件工具进行逻辑设计、配置和编程。

　　性能：支持的最大内部频率为100 MHz至125 MHz，具体取决于速度等级。最大时钟输出延迟为116 ns，最大传播延迟时间为10 ns。

　　电源电压：CPLD具有较宽的工作电源电压范围，最小工作电源电压为4.75 V，最大工作电源电压为5.25 V。

　　温度：Lattice M4A5-32/32-10VNC支持的温度范围为商业级，最高运行温度为70°C。

　　封装和安装：它采用TQFP系列封装，引脚数为44，引线形状为鸥翼。安装方式为表面贴装。

ispMACH 4A Device Features
3.3 V Device
FcatureM4A3-32M4A3-64M4A3-96M4A3-128M4A3-192M4A3-256M4A3-384M4A3-512
Macrocelk326496128192256384512
User /O optlons3232/64486496128/160/192160/192160/192/256
4(s5.05.55.55.56.05.56.57.5
ftxr(MHz)182167167167160167154125
ttos(ns4.04.04.04.04.54.04.55.5
5s(ms3.03.53.53.53.53.53.55.0
Static Power (mA2025/52405585110/150149/155179
JTAG CompliantYesYesYesYesYesYesYesYes
PCI ComplianYesYesYesYesYesYesYesYes
5V Device
FeatureM4A5-32M4A5-64M4A5-96M4A5-128M4A5-192M4A5-256
Macrocelk326496128192256
Lser /O options3232486496128
to(ns5.05.55.55.56.06.5
tnr (MHz)182167167167160154
tos(ns4.04.04.04.04.55.0
ss(ns3.03.53.53.53.53.5
Static Power(mA2025405574110
JTAG CompliantYesYesYesYesYesYes
PCI ComplianYesYesYesYesYesYes
