隔离式与非隔离式电源转换器的选择与应用

发布时间：2024-06-07 09:39:05 浏览：1650

　　在电子设备的设计与应用中，电源转换器扮演着至关重要的角色。它们负责将输入的电能转换为设备所需的电压和电流。电源转换器主要分为两大类：隔离式和非隔离式。本文将探讨这两种电源转换器的区别、优势以及如何根据应用需求进行选择。

　　隔离式与非隔离式电源的区别

　　隔离式电源转换器通过电气和物理方法将电路分隔为两个部分，从而实现输入与输出之间的隔离。这种隔离通常通过变压器来实现，确保输入和输出之间没有直接的电流流动。相比之下，非隔离式电源转换器只有一个电路，电流可以在输入和输出之间直接流动。

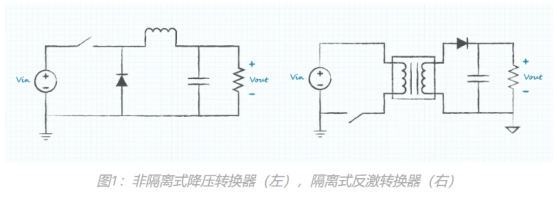

　　隔离式与非隔离式电源的区别

　　隔离基础知识

　　隔离是指电路的一部分和另一部分之间的物理和电气分离。在隔离式转换器中，输入和输出各自有独立的接地，没有直接的电流路径。而非隔离式转换器中，输入和输出共用接地，电流可以在它们之间自由流动。

　　隔离式转换器的工作原理

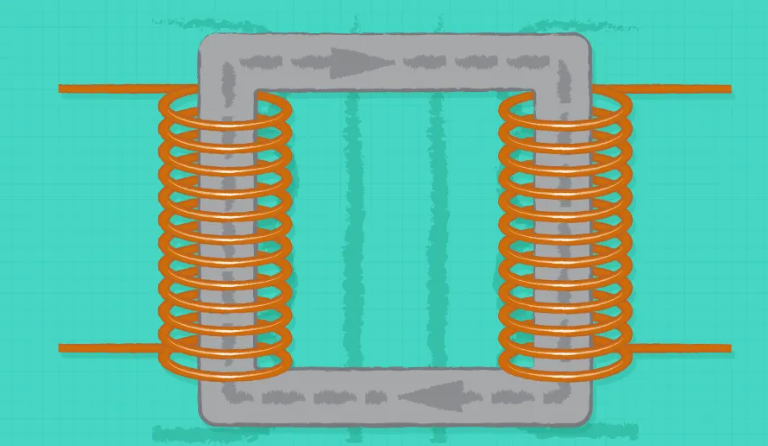

　　隔离式转换器虽然不允许电流在输入和输出之间流动，但仍需将功率和信息从一侧传输到另一侧。这通常通过变压器或耦合电感器的电磁场传输电力，而信号则可能通过信号变压器或光学隔离器进行传输。

隔离式与非隔离式电源转换器的选择与应用

　　隔离的优势

　　隔离式电源转换器在多种情况下具有优势，包括：

　　安全合规：对于可能涉及危险高压的应用，隔离式电源转换器可以将输出与输入端的危险电压隔离，确保安全。

　　接地环路断路：隔离电源的输入和输出不共用接地，可以断开接地环路，减少噪声敏感型电路中的干扰。

　　浮动输出和电平转换：隔离转换器的浮动输出特性可以用于电平转换，允许输出电压相对于电路中的其他节点进行调整。

　　如何选择?

　　选择隔离式还是非隔离式电源转换器取决于具体的应用需求。如果应用中存在高压风险或需要断开接地环路，隔离式电源转换器可能是更好的选择。而对于简单的电压转换需求，非隔离式电源转换器可能更为经济高效。

　　总之，隔离式与非隔离式电源转换器各有其独特的优势和应用场景。了解它们的工作原理和特点，可以帮助工程师在设计电子设备时做出明智的选择，确保电源系统的安全、稳定和高效运行。
