IP-XP-XX-PVT11垂直PTH电源连接器AirBorn

发布时间：2024-06-27 09:46:16 浏览：1468

　AirBorn的PowerAmp连接器系列是一种高性能的垂直PTH(通孔安装)电源连接器，专为需要高可靠性和高电流承载能力的应用而设计。以下是该系列连接器的主要特点和规格：

　型号：

　　IP-XP-XX-PVT11

　　PowerAmp插头，垂直PTH 0.172“/4.366mm，尺寸：5、10、20

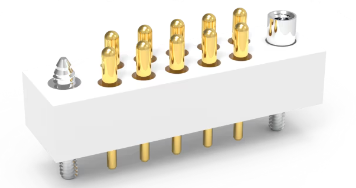

IP-XP-XX-PVT11插头

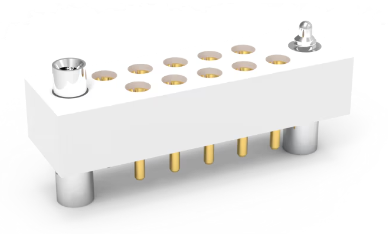

　　IP-XP-XX-SVT11

　　PowerAmp 插座，垂直 PTH 0.172“/4.366mm，尺寸：10、20

电气性能：

　　每个触点的额定电流高达23A，适用于大功率应用。

　　额定电流确保了连接器在处理高电流时的安全性和可靠性。

　　机械性能：

　　高振动和抗冲击能力，确保在恶劣环境下的稳定性。

　　耐用性至少为250次配合循环，表明连接器具有较长的使用寿命。

　　环境适应性：

　　耐温范围从-65℃至+125℃，适用于极端温度环境。

　　振动测试表明连接器能够在10Hz至2000Hz的频率范围内承受1.52mm的振幅和147.1m/s2 (15G)的加速度，持续时间12小时。

　　安全性和认证：

　　UL94V-0阻燃等级绝缘子，提供额外的安全保障。

　　UL认证，UL 1977 ECBT2，UL文件号E466640，确保符合安全标准。

　　材料和电镀：

　　绝缘子材料为玻璃填充PPS(聚苯硫醚)，颜色为白色。

　　触点材料：引脚为铜合金，插座为铍铜。

　　端子材料为铜合金。

　　电镀层包括至少15 μin的金和大于30 μin的镍，以提高耐腐蚀性和导电性。

　　五金件为不锈钢，增强了连接器的耐用性。

　　机电性能：

　　试验电压为2000v AC，持续1分钟，确保高电压下的安全性。

　　绝缘电阻至少为5 GΩ，接触电阻最大为1 mΩ，保证了良好的电气隔离和低电阻。

　　插入力最大为每触点16盎司(4.45牛)，撤回力最小为0.5盎司(0.14N)每接触，确保了连接和断开的便利性。
