HI-1584低功耗CMOS双收发器Holt

发布时间：2024-06-28 09:22:36     浏览：1511

　　HI-1584是一款超低功耗CMOS双收发器，专为满足MIL-STD-1553和MIL-STD-1760军事标准而设计。它是DDC的BU-67401L0C0x-102收发器引脚兼容，可作为直接替代品。

HI-1584低功耗CMOS双收发器Holt

　　在功能上，HI-1584的每条总线的发射器部分能够获取互补的CMOS/TTL Manchester II双相数据，并将其转换为差分电压，以便驱动总线隔离变压器。每个发射器还提供了单独的抑制逻辑控制信号。接收器部分则负责将1553总线的两相数据转换为互补的CMOS/TTL数据，以便输入曼彻斯特解码器。每个接收器都有一个单独的使能输入，可以强制接收器输出进入逻辑“0”总线空闲状态。

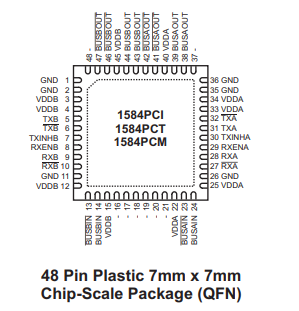

　　HI-1584的一个重要特性是其保证的最小变压器耦合输出电压为20Vp-p，这使得它非常适合MIL-STD-1760应用。该器件采用紧凑的48引脚塑料7 x 7mm QFN封装，带有裸露的散热器焊盘，可以焊接到PCB接地层以实现最佳散热。HI-1584的工作温度范围广泛，工业温度范围为-40°C至+85°C，扩展温度范围为-55°C至+125°C，并且可以选择在扩展温度范围内进行老化。

　　该器件的特征包括符合MIL-STD-1553A和B、MIL-STD-1760以及ARINC 708A标准，3.3V单电源供电，小尺寸的7mm x 7mm 48引脚塑料芯片级封装，以及最大功耗小于0.5W。

　　HI-1584的应用领域广泛，包括MIL-STD-1553接口、智能弹药、门店管理、传感器接口、仪表和测试设备等。

型号：

Part#Package
Description		Temp Range
Flow		Moisture
Sensitivity
Leve
RoHS
Compliant

HI-1584PCIF
48 Pin Plastic
7mmx7mm Chip-
Scale Package
(QFN)
-40℃to +85℃
I
3
Yes

HI-1584PCMF
48 Pin Plastic
7mm x7mm Chip-
Scale Package
(QFN)
-55℃ to+125℃
M
3		Yes

HI-1584PCTF
48 Pin Plastic
7mm x7mm Chip-
Scale Package
(QFN)
-55℃ to+125℃
T
3
Yes
