RA2055NL汽车BMS变压器iNRCORE

  RA2055NL是一款专为汽车电池管理系统(BMS)设计的变压器,由iNRCORE公司生产。这款变压器具有以下特点和规格:

  1. AEC-Q200兼容:RA2055NL符合汽车电子委员会的AEC-Q200标准,这是汽车级电子组件的可靠性测试标准。

  2. 设计用于特定控制器:它被设计用于与Analog Devices的LTC6804/681X系列、NXP的MC33771/33772以及TIBQ79616等BMS控制器配合使用。

  3. 设计结构:变压器的基本绝缘设计符合IEC 60664-1标准,确保了电气安全。

  4. 爬电距离:爬电距离至少为5mm,适用于污染等级2和材料组1的环境。

  5. 温度范围:工作温度范围为-40℃至+125℃,存储温度范围为-55℃至+125℃,适合极端环境下的使用。

  6. 引脚涂层:引脚涂层为Sn100,即纯锡。

  7. 湿度敏感等级:湿度敏感等级为1,表明其对湿度的敏感性较低。

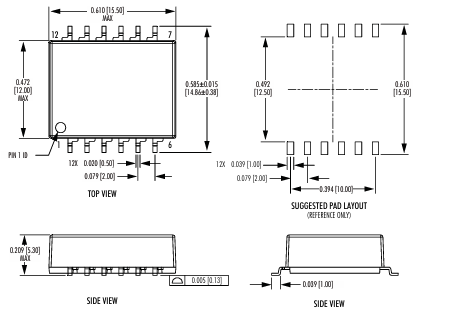

  8. 尺寸:尺寸为15.5mm x 12mm x 5.3mm,适合表面贴装技术(SMT)安装。

  9. 电感值:最小电感值为150μH,最大电感值为450μH。

  10. 插入损耗和回波损耗:最大插入损耗为0.3dB,回波损耗为20dB。

  11. DWV(耐压):耐压值为4300VDC。

  12. 符合RoHS规范:RA2055NL符合RoHS规范,不含铅、汞、镉、六价铬和多溴联苯(PBB)以及多溴二苯醚(PBDE)等有害物质。

  13. 包装:以散装形式提供。

  14. 应用:主要应用于汽车领域,用于电池管理系统。

  15. PoE额定值:不适用于PoE(Power over Ethernet)应用。

  RA2055NL变压器的设计和规格使其成为汽车BMS系统中的关键组件,能够在恶劣的环境条件下提供可靠的性能。
