HCME0995大电流SMT功率电感器DELTA台达

发布时间：2024-09-29 10:24:01 浏览：1437

Electrical Characteristics @ 25℃, 100kHz, 1V

　　HCME0995系列是台达(Delta)生产的一种大电流SMT功率电感器，主要用于处理高电流应用。以下是其主要特点和参数：

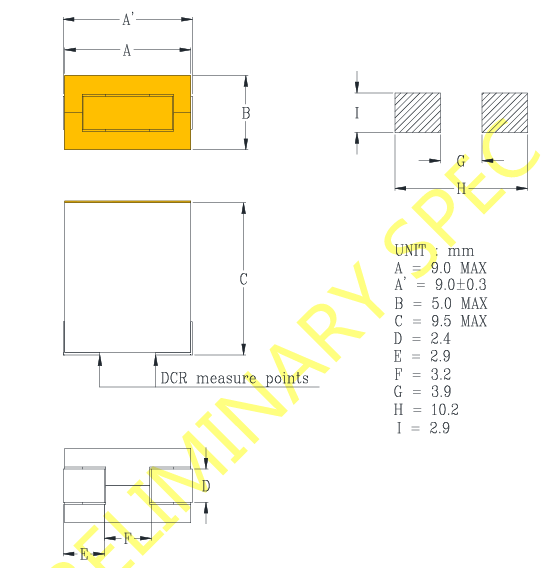

　　1. 机械尺寸

　　外形尺寸：

　　A：9.0 mm (最大值)

　　A'：9.0±0.3 mm

　　B：5.0 mm (最大值)

　　C：9.5 mm (最大值)

　　D：2.4 mm

　　E：2.9 mm

　　F：3.2 mm

　　G：3.9 mm

　　H：10.2 mm

　　I：2.9 mm

　　电感器的尺寸紧凑，适合表面贴装(SMT)技术，可以高效利用PCB空间。

　　2. 电气特性(在25°C、100kHz、1V条件下测试)

　　有两种型号：

　　HCME0995-101：

　　电感值(L)：100 nH(±15%)

　　饱和值(Li)：70 nH(±10%)

　　直流电阻(DCR)：0.125 mΩ

　　饱和电流(Isat)：在25°C时为90A，100°C时为73A，125°C时为67A

　　温升电流(Ir)：63A

　　HCME0995-151：

　　电感值(L)：150 nH(±15%)

　　饱和值(Li)：105 nH(±10%)

　　直流电阻(DCR)：0.125 mΩ

　　饱和电流(Isat)：在25°C时为61A，100°C时为49A，125°C时为45A

　　温升电流(Ir)：63A

　　3. 关键说明：

　　1. Isat 是电感器饱和时导致电感值降到 Li 的电流。

　　2. Ir 是电感器表面温度上升到约 40°C 时的电流。

　　3. 工作温度范围：-40°C 到 125°C(包括自温升)。

　　4. 应用场景

　　这种电感器广泛用于大电流场景，如电源管理系统、DC/DC转换器、伺服电机驱动和电池管理系统，具有低直流电阻和高饱和电流特性，能够承受较大的电流而不发生电感衰减。

深圳市利来国国际网站创展科技有限公司，授权代理销售DELTA台达电感产品系列，大量现货库存。
