Torex XCL209系列超小型降压DC/DC转换器

发布时间:2024-10-16 09:16:11     浏览:1070

  Torex XCL209系列是超小型降压DC/DC转换器,集成电感和控制IC,封装尺寸2.5mm x 2.15mm,厚1.05mm。

Torex XCL209系列超小型降压DC/DC转换器

  工作特性

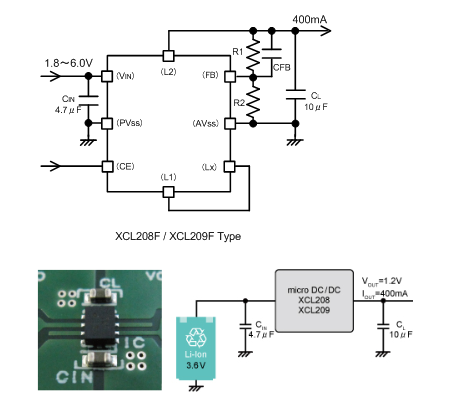

  外部连接与输出:

  外部接两个电容就能工作,可输出400mA电流。

  输入电压

  输入电压范围分两种:Type F为1.8V - 6.0V,Type A/B为2.0V - 6.0V,能适应多种电源,像两节电池或USB 5V适配器供电。

  输出电压

  内部固定输出电压0.8V - 4.0V(精度±2.0%),也可外调。

  控制方式

  采用PWM/PFM自动切换控制,在不同负载下实现低纹波、高效率,延长电池工作时间。

  转换效率:

  转换效率达90%(Vin = 4.2V,Vout = 3.3V)。

  产品功能

  CE功能:CE功能高电平有效,低电平信号进CE引脚可使IC待机。

  保护功能:有限流、过流等保护,保护电路含电流限制回路。

  其他功能:有软启动和CL自动放电功能。

  应用场景

  适用于移动电话、智能手机、蓝牙耳机等多种电子设备。

  型号参数:

型号输出电压振荡频率
XCL209A103DR1.0V3.0MHz
XCL209A123DR1.2V3.0MHz
XCL209A153DR1.5V3.0MHz
XCL209A183DR1.8V3.0MHz
XCL209A253DR2.5V3.0MHz
XCL209A283DR2.8V3.0MHz
XCL209A2L3DR2.85V3.0MHz
XCL209A303DR3.0V3.0MHz
XCL209A333DR3.3V3.0MHz
XCL209B103DR1.0V3.0MHz
XCL209B123DR1.2V3.0MHz
XCL209B153DR1.5V3.0MHz
XCL209B183DR1.8V3.0MHz
XCL209B253DR2.5V3.0MHz
XCL209B283DR2.8V3.0MHz
XCL209B2L3DR2.85V3.0MHz
XCL209B303DR3.0V3.0MHz
XCL209B333DR3.3V3.0MHz
XCL209F083DRFB=0.8V3.0MHz

Torex特瑞仕XCL系列PoL非隔离电源模块可用Cyntec电源模块进行替代,具体替代方案可咨询利来国国际网站创展
