MAX3540ULM单转换电视调谐器Maxim 现货

发布时间：2025-01-03 08:44:24 浏览：802

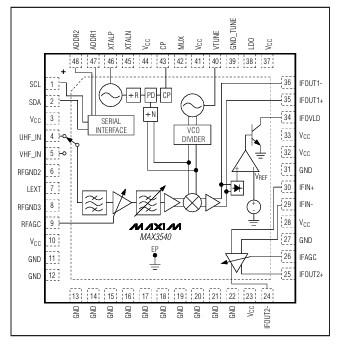

　　MAX3540ULM是一款专为模拟和数字电视调谐设计的单转换电视调谐器，它在+3.3V电源下仅消耗760mW的功率，支持将NTSC或ATSC信号(频率范围54MHz至860MHz)转换为44MHz的中频(IF)信号。

　　应用领域

　　MAX3540ULM调谐器适用于多种电视和数字接收设备，包括：

　　电视机

　　模拟/数字地面接收器

　　数字机顶盒

　　有线调制解调器

　　VoIP网关

　　电气特性

　　工作频率范围：54MHz至860MHz

　　输出频率：45.75MHz(模拟频道PIX载波)，44MHz(数字频道中心频率)

　　最大增益：34dB(54MHz至860MHz)，28.0至34dB(广播频道)

　　噪声系数：最大增益下4.4dB

　　输入第三阶截断点(IP3)：-13dBm至-24.5dBm

　　相位噪声：-125dBc/Hz(1MHz偏移，1.5kHz环路带宽)

　　供电电压：+3.1V至+3.5V

　　接收模式下供电电流：240μA至275μA

　　关机模式下供电电流：5mA

　　RF和IF AGC输入偏置电流：-50μA至+50μA

　　数字输入逻辑电平：低0.3倍VCC，高0.7倍VCC

　　串行接口输入逻辑电平：低0.3倍VCC，高0.7倍VCC

　　工作温度范围：0°C至+85°C

　　结温：+150°C

　　存储温度范围：-65°C至+165°C
