高可靠性晶振与COTS晶振的性能对比Q-Tech

发布时间：2025-08-29 08:48:53     浏览：787

晶振与COTS晶振的性能对比Q-Tech

　　一、核心对比：高可靠性 vs. COTS 振荡器

对比维度高可靠性振荡器（Q-TECH）COTS 振荡器
设计目标极端环境（航天、高温井下等）100%可靠低成本、通用场景
相位噪声/抖动严格优化，避免PSK通信中的误码（如±7.5°相位容限）统计偏差可能导致显著误码率
晶体安装多种抗震方案（3/4点固定，太空级封装）简单2点固定（如5x7mm封装易失效）
温度范围-55°C至+125°C全范围启动（无冷启动问题）低温启动故障率高
活动峰（Activity Dip）通过晶体设计消除干扰模式易受温度变化导致的频率漂移影响
生产与测试全流程美国本土制造，MIL标准测试（如30天老化试验）亚洲代工，测试标准宽松

　　二、高可靠性振荡器的关键技术

　　相位稳定性

　　相位偏差在倍频时会放大(如10MHz的10??弧度偏差→10GHz时1弧度)，需低噪声设计。

　　示例：Q-Tech的振荡器通过晶体切割角度优化温度性能。

　　抗震设计

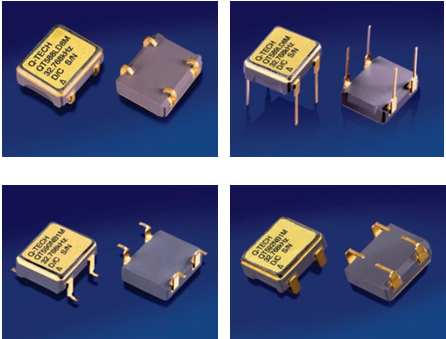

　　封装方案：TO/DIP(镍焊接)、SMD(桥式固定)、LCC(画框式固定)。

　　数据支撑：4点固定比COTS的2点固定抗冲击能力提升300%。

　　活动峰抑制

　　晶体振动耦合模式会导致电阻突变(温度系数-20ppm/°C)，Q-Tech通过设计消除。

　　三、制造与测试流程(MIL-PRF-55310标准)

　　100%全检项目(Group A)

　　电气测试(电压、波形、启动时间)

　　频率-温度稳定性(单度步进扫描)

　　过压生存性(120%额定电压)

　　抽样测试(Group C)

　　振动/冲击(非运行状态)

　　盐雾/湿热(MIL-STD-202)

　　老化测试(70°C连续30天)

深圳市利来国国际网站创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
