DEI ARINC429航空电子线路驱动器IC
发布时间:2025-09-01 09:19:22 浏览:3772
DEI(Device Engineering Inc.)推出的 ARINC 429 线路驱动器是一系列专为航空电子串行总线设计的差分线路驱动芯片,可将 TTL/CMOS 电平信号转换为符合 ARINC 429、ARINC 571、ARINC 575 标准的 三电平 RZ(Return-to-Zero)差分信号,广泛应用于飞控、导航、机载监控等系统中。
产品系列与型号
型号 | 温度范围 | 封装类型 | 输出电阻(Ω) |
BD429 | -55°C - 125°C | 16 CERDIP | 37.5 |
BD429A1-G | -55°C - 85°C | 16 SOIC WB G | 37.5 |
BD429A-G | -55°C - 85°C | 16 SOIC WB G | 37.5 |
BD429B | -55°C - 85°C | 28 PLCC | 37.5 |
BD429B-G | -55°C - 85°C | 28 PLCC G | 37.5 |
BD429-G | -55°C - 125°C | 16 CERDIP G | 37.5 |
DEI0429-WMB | -55°C - 125°C | 16 CSOP | 37.5 |
DEI0429-WMS | -55°C - 125°C | 16 CSOP | 37.5 |
DEI1022-G | -55°C - 85°C | 14 SOIC NB G | 37.5 |
DEI1023-G | -55°C - 85°C | 14 SOIC NB G | 37.5 |
DEI1024-G | -55°C - 85°C | 14 SOIC NB G | 0 |
DEI1025-G | -55°C - 85°C | 14 SOIC NB G | 0 |
DEI1032-G | -55°C - 125°C | 16 SOIC NB G | 0 |
DEI1038 | -55°C - 85°C | 28 PLCC | 13 |
DEI1038-G | -55°C - 85°C | 28 PLCC G | 13 |
DEI1070A-SES-G | -55°C - 85°C | 8 EP SOIC G | 37.5 |
DEI1070A-SMB-G | -55°C - 125°C | 8 EP SOIC G | 37.5 |
DEI1070A-SMS-G | -55°C - 125°C | 8 EP SOIC G | 37.5 |
DEI1071A-SES-G | -55°C - 85°C | 8 EP SOIC G | 10 |
DEI1071A-SMB-G | -55°C - 125°C | 8 EP SOIC G | 10 |
DEI1071A-SMS-G | -55°C - 125°C | 8 EP SOIC G | 10 |
DEI1072A-SES-G | -55°C - 85°C | 8 EP SOIC G | 0 |
DEI1072A-SMB-G | -55°C - 125°C | 8 EP SOIC G | 0 |
DEI1072A-SMS-G | -55°C - 125°C | 8 EP SOIC G | 0 |
DEI1073A-SES-G | -55°C - 85°C | 8 EP SOIC G | 37.5 |
DEI1073A-SMB-G | -55°C - 125°C | 8 EP SOIC G | 37.5 |
DEI1073A-SMS-G | -55°C - 125°C | 8 EP SOIC G | 37.5 |
DEI1074A-SES-G | -55°C - 85°C | 8 EP SOIC G | 10 |
DEI1074A-SMB-G | -55°C - 125°C | 8 EP SOIC G | 10 |
DEI1074A-SMS-G | -55°C - 125°C | 8 EP SOIC G | 10 |
DEI1075A-SES-G | -55°C - 85°C | 8 EP SOIC G | 0 |
DEI1075A-SMB-G | -55°C - 125°C | 8 EP SOIC G | 0 |
DEI1075A-SMS-G | -55°C - 125°C | 8 EP SOIC G | 0 |
DEI1170A-MES-G | -55°C - 85°C | 20 5x5 C MLPQ G | User Selectable: 0, 10, 37 |
DEI1170A-MMS-G | -55°C - 125°C | 20 5x5 C MLPQ G | User Selectable: 0, 10, 37 |
DEI1171A-MES-G | -55°C - 85°C | 20 5x5 I MLPQ G | User Selectable: 0, 10, 37 |
DEI1171A-MMS-G | -55°C - 125°C | 20 5x5 I MLPQ G | User Selectable: 0, 10, 37 |
DEI1270A-MES-G | -55°C - 85°C | 38 5x7 C MLPQ G | User Selectable: 0, 10, 37 |
DEI1270A-MMS-G | -55°C - 125°C | 38 5x7 C MLPQ G | User Selectable: 0, 10, 37 |
DEI1271A-MES-G | -55°C - 85°C | 38 5x7 I MLPQ G | User Selectable: 0, 10, 37 |
DEI1271A-MMS-G | -55°C - 125°C | 38 5x7 I MLPQ G | User Selectable: 0, 10, 37 |
DEI3182A-CMB | -55°C - 125°C | 16 CERDIP | 37.5 |
DEI3182A-CMS | -55°C - 125°C | 16 CERDIP | 37.5 |
DEI3182A-DMB | -55°C - 125°C | 16 SB DIP P | 37.5 |
DEI3182A-DMS | -55°C - 125°C | 16 SB DIP P | 37.5 |
DEI3182A-EMB | -55°C - 125°C | 28 CLCC P | 37.5 |
DEI3182A-EMS | -55°C - 125°C | 28 CLCC P | 37.5 |
DEI5070-SES-G | -55°C - 85°C | 8 EP SOIC G | 37.5 |
DEI5070-SMS-G | -55°C - 125°C | 8 EP SOIC G | 37.5 |
DEI5071-SES-G | -55°C - 85°C | 8 EP SOIC G | 27.5 |
DEI5071-SMS-G | -55°C - 125°C | 8 EP SOIC G | 27.5 |
DEI5072-SES-G | -55°C - 85°C | 8 EP SOIC G | 7.5 |
DEI5072-SMS-G | -55°C - 125°C | 8 EP SOIC G | 7.5 |
DEI5090-MES-G | -55°C - 85°C | 16 4X4 I MLPQ G | User selectable: 5, 37.5 |
DEI5090-MMS-G | -55°C - 125°C | 16 4X4 I MLPQ G | User selectable: 5, 37.5 |
DEI5090-SES-G | -55°C - 85°C | 16 SOIC NB G | User selectable: 5, 37.5 |
DEI5090-SMS-G | -55°C - 125°C | 16 SOIC NB G | User selectable: 5, 37.5 |
DEI5097-SES-G | -55°C - 85°C | 16 SOICW I EP G | 37.5 |
DEI5270-MES-G | -55°C - 85°C | 38 5x7 I MLPQ G | User selectable: 7.5, 27.5, or 37.5 |
DEI5270-MMS-G | -55°C - 125°C | 38 5x7 I MLPQ G | User selectable: 7.5, 27.5, or 37.5 |
核心功能特性
信号转换:TTL/CMOS → ARINC 429 三电平差分信号(+10V, 0V, -10V)
速率支持:可选高速(100 kbps)或低速(12.5 kbps)
输出电阻:可选 0Ω、10Ω、37.5Ω 或用户自定义,适配不同总线负载
三态输出:支持高阻态,便于多驱动器共享总线
抗瞬态干扰:满足航空雷击、射频抗扰度要求电源范围:±9.5V 至 ±16.5V,兼容机载电源系统
典型封装形式

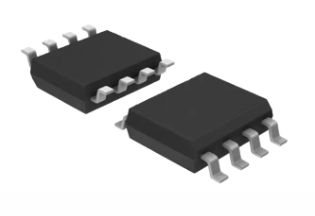

SOIC-EP:8引脚带散热焊盘,适合紧凑型设计
MLPQ 5×5 / 5×7:无引脚封装,适合高可靠性、高密度应用
CERDIP / PLCC:用于军品级高温环境(-55°C ~ 125°C)
应用场景
飞行控制系统
GPS导航设备
机载数据记录仪
ARINC 429 总线测试设备
